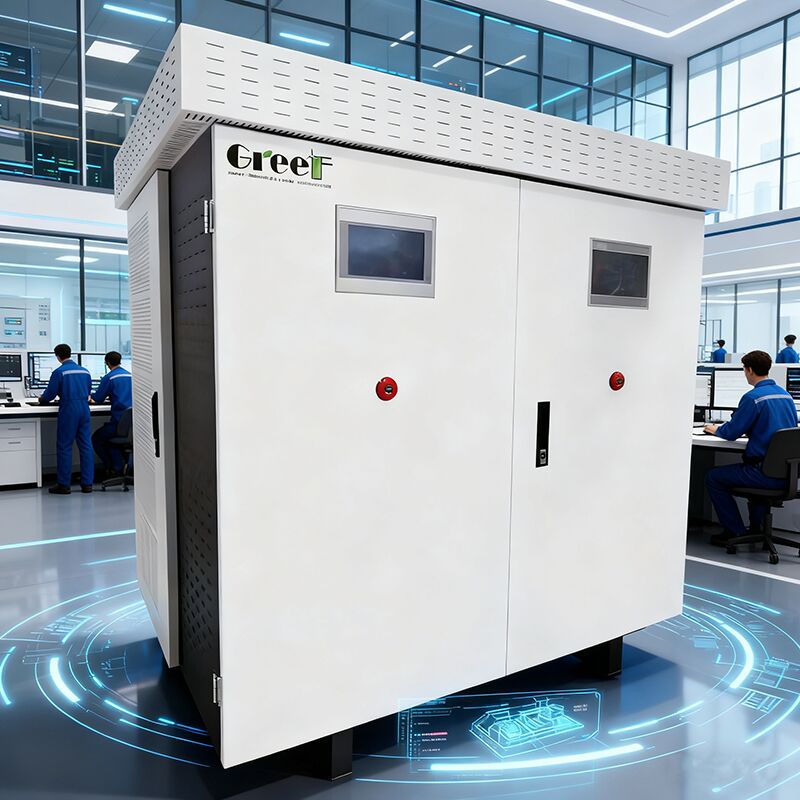

AC発電機-電池ハイブリッド変換機
格付け電圧Vac ≥320 400ボルトの格付け電圧アプリケーションに適したオン・グリッドコントローラ
製品概要
GREEF ENERGYの多機能変換器は,複数の基本機能を単一の効率的な装置に統合しています.永久磁石発電機のために特別に設計されたAC-to-DC直線を実行電池充電,直流から交流への逆転,統合システムによる包括的なエネルギー管理
この装置は,構成可能な二重液晶タッチスクリーンと高度なコンバーター技術により,常磁気同期発電機 (PMSG) の安定した電圧と周波数制御を保証します.各種負荷に対して継続的で信頼性の高い電源供給を保証する.
変換器は,電網に接続された動作のために構成され,電網とのシームレスな統合をサポートし,同時に効率的な運用使用と電網充電機能を実行することができます.
テクニカル仕様
キーパラメータ
| モデル |
マース-100kt |
| 定数電源 (kW) |
100 |
| 定数電圧 (Vac) |
≥320 |
| 最適な電源の定位電圧 (Vac) |
450 |
| AC電圧作業範囲 (Vac) |
240から550 |
| 最大交流電流 (A) |
180 |
| バッテリータイプ |
リチウムイオン |
| バッテリーの電圧範囲 (Vdc) |
350 - 450 |
| 電池名電圧 (Vdc) |
400 |
| 最大充電・放電電電流 (A) |
250 |
| 定数充電/放電力 (kW) |
100 |
| 定数充電と放電電電流 (A) |
144 |
| 格子電圧 (V) |
400 |
| 容認される電網電圧範囲 (V) |
300 - 460 |
| 格子周波数 (Hz) |
50 / 60 |
| 最大効率 (%) |
95 |
発電機のAC入力側
定位電源: 100 kW,定位電圧: ≥ 320 Vac,最適電圧: 450 Vac,作業範囲: 240-550 Vac,最大交流電流: 180 A
バッテリー入力
リチウムイオン電池 350~450VDCの電圧範囲で,400VDCで指定され,最大充電/放電電電流は250Aに対応する.
出力側 (グリッド接続)
定数充電/放電能力: 100 kW (最大120 kW),定数電流: 144 A (最大173 A),電網電圧: 400 V (300-460 V範囲),周波数: 50/60 Hz.
性能指標
電流総調和歪み:<3%,電源因子:>0.99 (-1から1の範囲),過負荷容量:連続1分間の名乗電源の1.2倍.
AC側 (オフグリッド)
定数入力電圧: 400 V (± 2% の許容度),線形負荷に対する総調和歪み: < 3%.
保護 機能
- 超電圧・速度保護:オプション
- AC短回路保護: サポート
- AC出力超電流保護: サポート
- 超電圧保護:レベル2
基本パラメータ
最大効率: 95% トポロジー:AC-DC直流器,DC-DCバックブースト変換器,DC-ACインバーター,統合エネルギー管理システム (EMS)
環境仕様
動作温度: -40°C~60°C,保護レベル: IP54,最大高度: 4,000m (3,000m以上降低),待機電源消費量: <50W.
ディスプレイとコミュニケーション
LCD SMARTタッチスクリーン 発電機速度 (rpm),入力電圧 (Vdc),入力電流 (Vac),出力 (kW),グリッド電圧 (Vac),グリッド電流 (A),エネルギー生成統計 (今日,月通信モード:イーサネット,RS485,WiFi
冷却システム
熱管理を最適にするためのインテリジェントな冷却システム
物理 的 な 尺度
寸法 (ダンプ負荷を除く): 1500mm H × 1500mm W × 1300mm D,重量:最大600kg
申請
GREEF ENERGYの多機能変換器は,多様な電力管理要件に対応する汎用的で適応可能なソリューションを提供します.信頼性とインテリジェントなエネルギーシステム制御を必要とするアプリケーションに優れています現代のエネルギーインフラに不可欠です
主要な用途は,風力発電機と水力発電機の恒久磁気同期発電機 (PMSG) と再生可能エネルギーシステムの統合です.安定した交流電源供給のオフグリッドまたはハイブリッド電力フレームワークをサポートする.
ネットワーク外およびバックアップ電源アプリケーションでは,コンバーターは遠隔地,キャビン,電信サイト,独立装置.
ネットワークインタラクティブな操作により,電池を電網から充電し,許可されている場合,余剰電力を電網に戻し,電力流量管理の柔軟性を高めることができます.
産業や商業環境は,不均衡な負荷条件下で信頼性の高い電力を得ます.WIFI/LAN による遠隔監視と Modbus プロトコルの建物管理システムへの統合.
特殊な制御オプションには,マイクロ水力発電所のウォーターゲートモーター制御と,スムーズなグリッド/オフグリッド移行のための静的転送スイッチ (STS) が含まれる.
この包括的なプラットフォームは,電力発電,貯蔵,消費管理,およびグリッド統合能力を統合し,住宅のオフグリッドシステムに柔軟な展開を可能にします.商用バックアップソリューション原子力発電所と小型再生可能エネルギー発電所
カスタマイズ & オーダー
Greef AC PCS On Grid コントローラーは,CE認証で中国で製造されています.そして350~450Vdcの範囲内の400Vdcの電池電圧に対応する.
ディスプレイには包括的なモニタリングデータが含まれます: 発電機速度 (rpm), 入力電圧 (Vdc), 入力電流 (Vac), 輸出電源 (kW), ネットワーク電圧 (Vac), ネットワーク電流 (A),パワー曲線制御機能の詳細な発電統計.
梱包: 安全な泡と複合木ケース. 最低注文: 1セット. 価格: 交渉可能. 配送: 約 25 営業日. 支払い条件: T/T,ウェスタンユニオン,マネーグラム,L/C.
