製品説明:

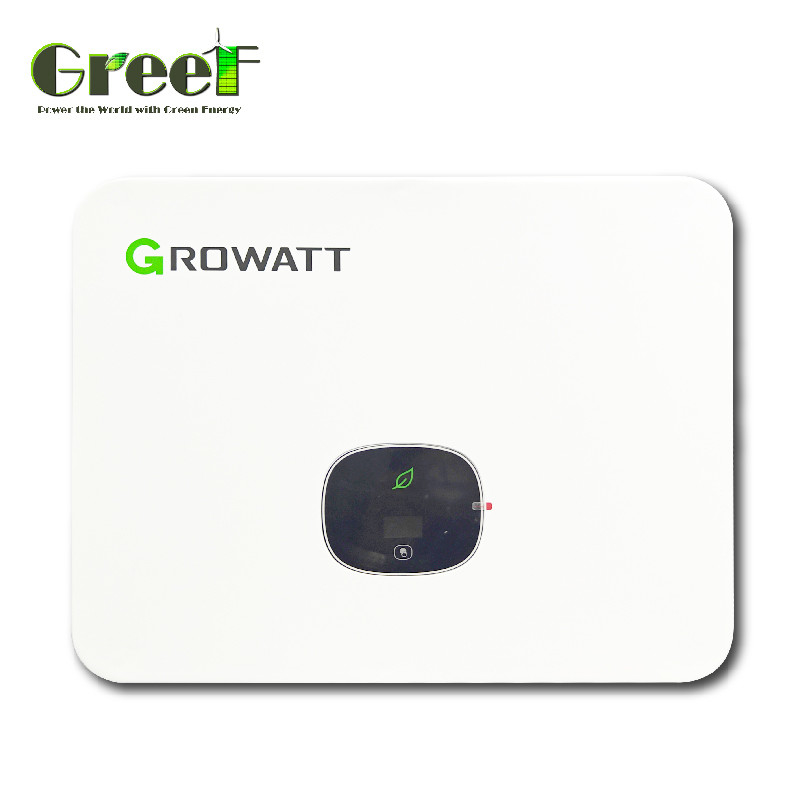

グロワット・PV・グリッドに接続されたインバーターは太陽光発電システムと分散型発電システムの両方の重要な部品として機能しています.主な機能は,PVモジュールから交流電力をAC電源に変換することです.具体的には,インバーターのDC側が PVモジュールに接続され,AC側が電力網に接続されています.
グロワット PV ネットワークに接続されたインバーターの主要な特徴の1つは,最大電源点追跡 (MPPT) です.これは電圧外回路を通じて達成されます.PVモジュールは最大出力で電力を出力できる電流の内部回路制御は,電網電圧と同じ周波数と相の交流電流 (AC) を生成するPWMパルスを生成します.
応用:
太陽光発電系は,太陽電池パネルに頼り直流電力を発生させる.しかし,直流電力は,まずAC電源に変換されない限り,家電や機器に電力を供給するために使用することはできません.変圧器が使える場所です家庭や企業で電力を利用し,ネットワークに接続できるように必要な変換を行います.
インバーターは,自動化,医療機器,電気制御システムなどの様々な産業用アプリケーションにおいて重要な役割を果たします.生産効率を向上させるインバーターは,機械の動力,生産プロセスを制御し,機器のパフォーマンスを監視するために,工業環境で広く使用されています.
通信技術もインバーターが不可欠な分野です モバイルベースステーション,マイクロ波通信機器,オプティックファイバーベースの通信システムには 機能する電力が必要ですインバーターは,DC電力をAC電源に変換するために使用され,これらのデバイスが効率的かつ効果的に動作できるようにします.インバーターがなければ,これらのデバイスはまったく動作できません.
MAC 15~36KTL3-XL
※3 MPPTS
※ 220V 3相ソリューション
※ 賢い診断
※ 高効率98.8%まで
※ ローカルWiFiの設定
※ OLEDディスプレイとタッチボタン
※ AC&DC型IIのSPD
MID 6~12KTL3-XL
※ 最大効率98.5%
※ 40% コンパクトで軽い
※双 MPp トラッカー
※輸出管理を支える
※タッチキーとOLEDディスプレイ
※AC側とDC側におけるII型SPD
MAX 50~75KTL3-XL 2
※8 MPPT と 消火栓
※ スキャンと診断
※鎖のスマートモニター
※SPD タイプII CA と CC
※保護 IP66 と C5
MAX 50~80KTL3 LV
※6/7MPPTSスマート診断※高効率 99%まで※ローカル WIFI 接続※文字列監視※AC&DC II型SPD※AFCl 保護※保存期間 25 年まで※DC側 2 in 1 接続が有効
MIN 7000~10000 TL-X
※最大効率 98.1%2/3 MPP トラッカー
※DC側でのII型SPD
※輸出管理を支える
※タッチキーとOLEDディスプレイ
|
データシート
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
入力データ
|
|
|
マックス.DC電源
|
65000W
|
10400W
|
13000W
|
13000W
|
15600W
|
|
最大DC電圧
|
|
|
初期電圧
|
|
|
MPPT電圧範囲
|
|
|
定数電圧
|
|
|
MPPT 単位での最大入力電流
|
|
|
出力 (AC)
|
|
|
定数交流出力
|
6000W
|
8000W
|
10000W
|
11000W
|
12000W
|
|
マックス AC 表面電源
|
6600VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
最大出力電流
|
16.5A
|
22.1A
|
27.8A
|
30.3A
|
30.3A
|
|
AC 名電圧
|
|
|
AC ネットワーク 周波数
|
|
|
最大効率
|
|
|
データシート
|
MIN 7000TL-X ((E)
|
ミニ 8000TL-X(E)
|
ミニ 9000TL-X
|
ミニ10000TL-X
|
|
入力データ
|
|
マックス.DC電源
|
12000W
|
12000W
|
13500W
|
15000W
|
|
最大DC電圧
|
|
|
スタート電圧
|
|
|
MPPT電圧範囲
|
|
|
定数電圧
|
|
|
MPPT 単位での最大入力電流
|
|
|
出力 (AC)
|
|
定数交流出力
|
7000W
|
8000W
|
9000W
|
10000W
|
|
マックス AC 表面電源
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
最大出力電流
|
33.5A
|
33.5A
|
43A
|
45.5A
|
|
定数交流電圧 (範囲*)
|
デフォルト:240V分割相,オプション:208Vと240V単相, 183-228@208V 211-264V@240V
|
|
AC ネットワークの周波数 (範囲*)
|
50/60 Hz (45-55Hz/55-65 Hz)
|
|
最大効率
|
|
|
データシート
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
入力データ
|
|
|
|
推奨される最大PV電源 (STCモジュール)
|
22500W
|
30000W
|
33000W
|
37500W
|
45000W
|
54000W
|
|
最大DC電圧
|
|
|
初期電圧
|
|
|
MPPT電圧範囲
|
|
|
定数電圧
|
|
|
MPPT 単位での最大入力電流
|
|
|
出力 (AC)
|
|
定数交流出力
|
15000W
|
20000W
|
22000W
|
25000W
|
30000W
|
36000W
|
|
マックス AC 表面電源
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
最大出力電流
|
43.6A
|
58.3A
|
64.0A
|
73.0A
|
87.4A
|
94.5A
|
|
定数交流電圧 (範囲*)
|
127V/220V ((101.6-139.7V)
|
|
AC ネットワークの周波数 (範囲*)
|
50/60 Hz ((46~54/56~64Hz)
|
|
最大効率
|
|
|
データシート
|
MAX 50KTL3-XL2
|
MAX 60KTL3-XL2
|
MAX 70KTL3-XL2
|
MAX 75KTL3-XL2
|
|
入力データ (CD)
|
|
マックス.DC電源
|
100000W
|
120000W
|
105000W
|
112500W
|
|
最大電力の範囲*
|
|
|
ウォルテージ・デ・アランク
|
|
|
定数電圧
|
|
|
MPPT の電圧範囲
|
|
|
MPPT の最大電流
|
|
|
サリダ (CA)
|
|
パテンシア名目CA
|
50000W
|
60000W
|
70000W
|
75000W
|
|
潜在力 最大
|
55500VA
|
66600VA
|
電気回路は,電源が電源を供給する電源を供給する.
|
71.000VA @ 208V 75000VA @ 220V 78400VA @ 230V
|
|
電圧名目CA (ラング*)
|
|
|
電圧名目CA (ラング*)
|
|
|
赤い周波数 CA (範囲*)
|
50/60Hz (45~55Hz/55-65Hz)
|
|
マキシマ・エフィシエンシア
|
|
|
データシート
|
マックス 50KTL3 LV
|
マックス 60KTL3 LV
|
マックス 70KTL3 LV
|
マックス 80KTL3 LV
|
|
入力データ
|
|
マックス.DC電源
|
65000W
|
78000W
|
91000W
|
104000W
|
|
最大DC電圧
|
1100V
|
1100V
|
1100V
|
1100V
|
|
スタート電圧
|
|
|
MPPT電圧範囲
|
|
|
定数電圧
|
585V
|
585V
|
600V
|
600V
|
|
MPPT 単位での最大入力電流
|
|
|
出力 (AC)
|
|
定数交流出力
|
50000W
|
60000W
|
70000W
|
80000W
|
|
マックス AC 表面電源
|
55500VA
|
66600VA
|
77700VA
|
88800VA
|
|
最大出力電流
|
80.5A
|
96.6A
|
112.7A
|
128.8A
|
|
AC 名電圧
|
|
|
AC ネットワーク 周波数
|
|
|
最大効率
|
980.8%
|
980.8%
|
990.9%
|
990.9%
|
梱包と輸送:
商品のパッケージ:
On Grid Inverter は,輸送中に損傷を防ぐために十分なパッシングを備えた頑丈な紙箱に慎重に梱包されます.パッケージには,ユーザーマニュアルと設置に必要なケーブルも含まれます..
輸送:
国内で送料無料です. 商品はUPSGROUNDで送られて,5~7営業日以内に到着します. 国際注文の場合,送料はチェックアウト時に計算され,目的地によって異なります.税金や税金は お客様の責任です.
