Place of Origin:
Qingdao
ブランド名:
Greef
証明:
CE
Model Number:
GDG
軸流無鉄コア発電機とは,軸流設計と無鉄コア構造を使用する発電機の一種である.鉄核の損失やヒステレシス損失を回避するので,従来の発電機と異なります軸性磁気フロースを利用して電気を発生します
軸流無鉄コアジェネレーターの構造は,通常,永久磁石,コイル,およびハウスで構成されています.永久磁石は磁場を生成します.磁場から電力を取り出し 電気エネルギーに変換します蓋は,発電機の内部構造を保護し,しっかりした支えを与えるために使用されます.
核のない軸流量発電機の動作原理は電磁誘導原理に基づいている.永久磁石によって生成される磁場がコイル内の電導体に対して移動するとこの電動力は,電気エネルギーに変換され,外部のデバイスに電力を供給することができる.
この発電機は メガワット級の風力タービンで特に有効です.生産密度を大幅に増加させ,風力発電の効率を向上させることができるため鉄のコアがないため,これらの発電機は鉄の損失とヒステレシス損失を減少させ,最終的により効率的に動作します.
核のない軸流発電機は,太陽光発電や風力発電を含む再生可能エネルギーに幅広い用途があります.これらの発電機は エネルギー変換の効率が高く,信頼性の高い動作です再生可能エネルギー発電システムに最適です
軸性流動コアレス発電機は,効率的で軽量で信頼性の高い電源を必要とする他の産業用用途にも適しています.産業用機器の安定した電源サポートを提供するためにバックアップまたは補助電源として使用できます.
軸流不鉄コア発電機の柔軟性は,顧客の特定のニーズに基づいてカスタマイズできることを意味します.それはさまざまなパラメータの調整を可能にします.発電機の電源など, 速度,出力電圧が,様々なアプリケーションシナリオの要件を満たす.

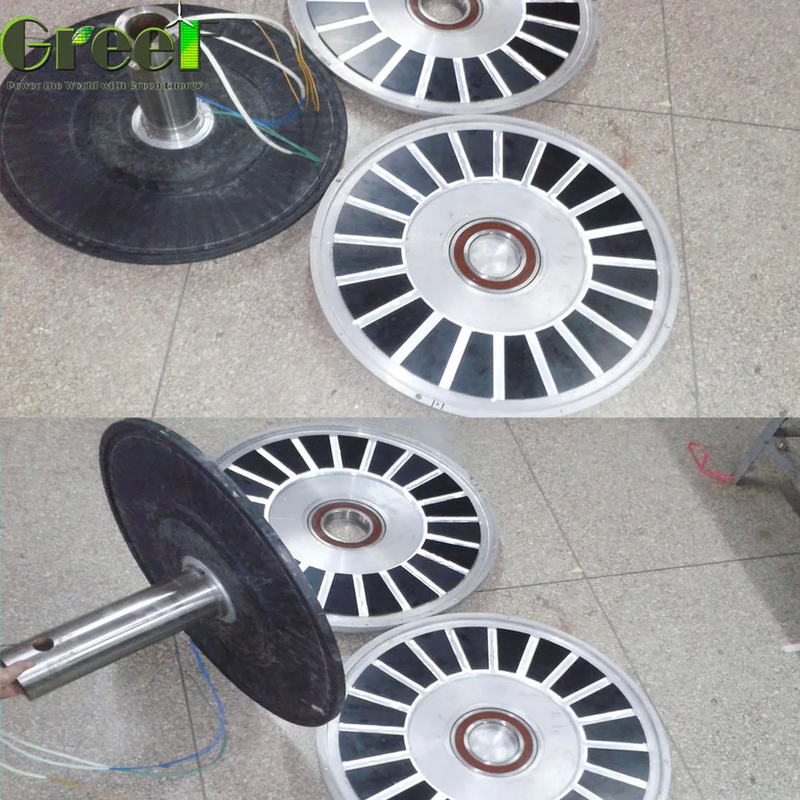

GDGコアレスパーマンマグネットジェネレーターは,16-20の多極と12-450Vの電圧範囲で提供されています. 保護グレードはIP54であり,100-500RPMの速度範囲を持っています.あなたのニーズに合うように外回転子または内回転子構造の間で選択することができます.
GREEF DDGシリーズ発電機には以下の特徴がある.
低定位回転速度,低スタート風速,低重量・小サイズ,低高効率
(1) トルク特許技術: 最新の"Precise Coil"技術を使用します.ヒステレシスとギアノッチ効果がないため,スタートトークは1N.M以下です.
(2) 元の構造: 円盤型コアレスモーターを使用し,従来のモーターは体積と重量を減らす.
(3) より高い利用率:低速風力発電の使用のボトルネックを取り除くために,特殊なコアレスモーター技術を使用します.
(4) より高い信頼性:特殊な構造により,電力の容量比,電力の重量比が大きくなり,従来のモーターの8倍もの寿命があります.
(5) ギアレス,直接駆動,低RPMジェネレーター
(6) 風力タービンの厳しい環境での使用のための高品質の部品
(7) 高効率と低機械抵抗エネルギー損失
(8) アルミニウム合金外枠と特殊な内部構造により優れた熱消耗.
| モデル | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| 定数電源 | 0.5KW | 1KW | 1KW | 2KW | 2KW |
| 指定回転速度 | 200 RPM | 180RPM | 200RPM | 120RPM | 180RPM |
| 定位電圧 | 56VAC | 56VAC | 56VAC | 115VAC | 115VAC |
| 定位電流 | 9A | 12A | 17.9A | 10A | 17.4A |
| 効率性 | >85% | ||||
| ウェンディング 方法 | Y | ||||
| 隔熱 抵抗 | 100Mohm Min ((500V DC) | ||||
| 漏れレベル | <5mA | ||||
| スタートトルク | <0.1N/M | <0.3 N/M | <0.3 N/M | <0.5 N/M | <0.3 N/M |
| フェーズタイプ | 3 段階 | ||||
| 構造 | ローター | ||||
| スタータ | コアのないワイヤーコイル | ||||
| ローター | 稀土 の 永久 磁石 | ||||
| 発電機シェル直径 | 320 | 380 | 380 | 550 | 450 |
| 発電機シェルの長さ | 232 | 241 | 241 | 330 | 258 |
| 体重 | 20 | 32 | 32 | 75 | 51 |
| 軸数計 | 45 | 50 | 50 | 78 | 59 |
| ジェネレーターの殻材料 | アルミ合金 | ||||
| 軸材 | 炭素鋼 | ||||
| ローヤリング | 深溝ボールベアリング | ||||
| モデル | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| 定数電源 | 3KW | 3KW | 5KW | 6KW | 10KW |
| 指定回転速度 | 100RPM | 180RPM | 100RPM | 150RPM | 100RPM |
| 定位電圧 | 380VAC | 380VAC | 380VAC | 380VAC | 400VAC |
| 定位電流 | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| 効率性 | >85% | >85% | >88% | >88% | >88% |
| ウェンディング 方法 | Y | Y | Y | Y | Y |
| 隔熱 抵抗 | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((501V DC) |
| 漏れレベル | <5mA | <5mA | <5mA | <5mA | <5mA |
| スタートトルク | <1 N/M | <0.5 N/M | <0.5 N/M | <1 N/M | <1N/M |
| フェーズタイプ | 3 段階 | 3 段階 | 3 段階 | 3 段階 | 3 段階 |
| 構造 | ローター | ローター | ローター | ローター | ローター |
| スタータ | コアのないワイヤーコイル | コアのないワイヤーコイル | コアのないワイヤーコイル | コアのないワイヤーコイル | コアのないワイヤーコイル |
| ローター | 稀土 の 永久 磁石 | 稀土 の 永久 磁石 | 稀土 の 永久 磁石 | 稀土 の 永久 磁石 | 稀土 の 永久 磁石 |
| 発電機シェル直径 | 620 | 550 | 700 | 620 | 770 |
| 発電機シェルの長さ | 410 | 330 | 400 | 410 | 590 |
| 体重 | 110 | 65 | 125 | 110 | 245 |
| 軸数計 | 80 | 78 | 98 | 80 | 85 |
| ジェネレーターの殻材料 | アルミ合金 | アルミ合金 | アルミ合金 | アルミ合金 | アルミ合金 |
| 軸材 | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 |
| ローヤリング | 深溝ボールベアリング | 深溝ボールベアリング | 深溝ボールベアリング | 深溝ボールベアリング | 深溝ボールベアリング |
1発電機は内部から泡を防ぎ 外部からプラウウッドのケース 発電機シャフトはパイプを防ぎ
2パッケージのサイズと重量については,当社の販売を参照してください.
3. 航海はFCL LCLや航空で
パッケージと配送に関するご要望がある場合は, 販売部にご相談ください.
